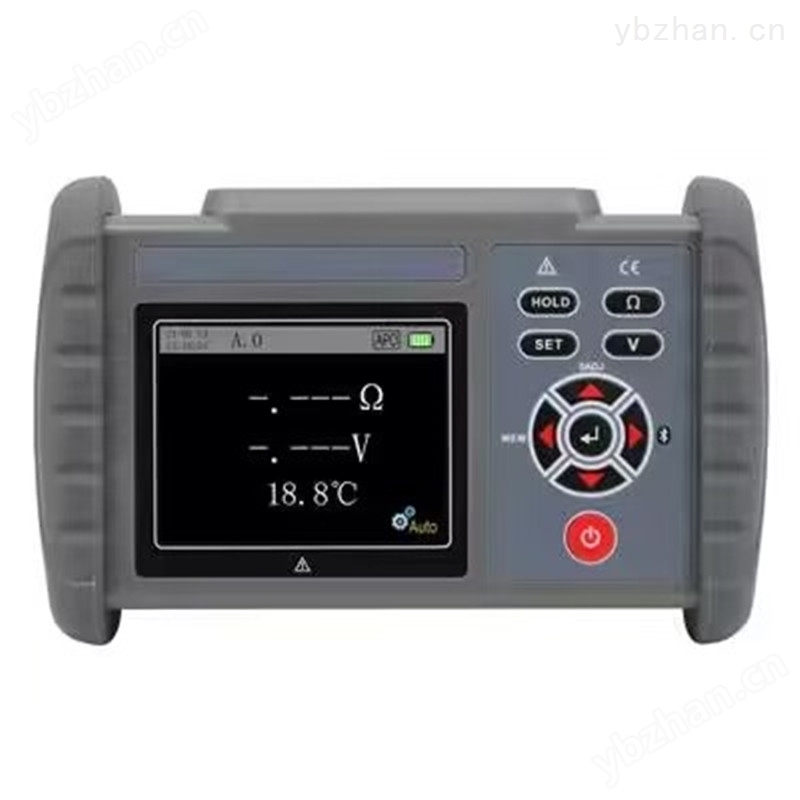

久草AV电影在线观看 JB-NZ3554A/B/D蓄电池内阻测试仪
一．产品简介
久草AV电影在线观看 JB-NZ3554A/B/D蓄电池内阻测试仪 是一种高精度宽量程、采用高性能微处理器控制，使仪器测试速度快，稳 定性好，可以同时检测电池交流内阻 ACR，直流电压 DCV，端口温度℃等参数；3554ABD 电池测试仪采用行 业标准 1kHZ 的交流信号对电池进行测试，开路电压小于 5V，测试电流小于 100mA，使其在对电池的测量过 程中不会改变电池本身特性，对电池性能参数等影响极小。测试速度高达 20/S 次。体积小，便于携带。
二 设备技术参数
1. 设备的功能要求
3554A 手持式电池测试仪，内阻测量范围0.0001m Ω ～30.000 Ω （5个量程），最小分辨率0.1 μ Ω ，基
本精度±0.5%，最大示30.000数；电压测试范围: 0.1mV ～ 60V（2个量程），最小分辨率10mV，基本精度
±0.02%，最大显示100.000数。温度测试范围-10～60℃，精度±1℃。
采用高精度AC电阻测试技术，具有在线测试能力，无需停止UPS系统，缩短测试时间；
采用四线制AC方法测试内阻，避免因测试导线的原因和接触电阻对测量值大小的影响；
仪器可以同时显示电池内部电阻、电压和温度参数，无需切换更改功能项；
具有比较器功能，可以设置电阻和电压的上下限，快速判定电池好坏；
可设置测试数据自动存储，可存储2400组测量数据，超大存储容量；
电池兼容锂电池和干电池，超低功耗设计，已达到长时间连续工作。
2. 设备的技术参数
|
规格 |
3554 |
3554A |
3554B |
3554D |
|
|
测量功能 |
• 测试电池内电阻：ACR • 测试电池电压：（只适用DCV电压） • 温度测量：°C |
||||
|
测试 量程 |
• 内阻 |
3554 ：0.0000 mΩ～3.1000 Ω （四个量程） A/B/D ：0.0000 mΩ～31.000 Ω （五个量程） |
|||
|
• 电压 |
3554 ：0.00000 V～± 60.0000 V（二个量程） A ：0.00000 V～± 100.000 V（二个量程） B ：0.00000 V～± 300.000 V（三个量程） D ：0.00000 V～± 1000.00 V（三个量程） |
||||
|
• 温度 |
-10.0°C 到 60.0°C （一个量程） |
||||
|
测试 方式 |
• 电阻 |
AC 四端子测量方法；最大开路电压：最大27 V |
|||
|
• 温度 |
PT1000 铂金温度传感器（电压输出方法） |
||||
|
测试电流 |
0.1 mA ～ 100 mA |
||||
|
恒定电流异常 |
显示“ - - - - - " |
||||
|
断线检出 |
显示“ - - - - - " |
||||
|
过输入 |
显示“ OF " |
||||
|
输入端子 |
• 电阻、电压测试端子：香蕉插头； 输入电阻：5 MΩ 以上； （严禁超过仪器规定最大电压；不可输入AC电压） • 温度传感器输入端子： 耳机型插孔（直径为3.5 mm） |
||||
|
时钟特性 |
24 小时时钟；闰年自动调时 |
||||
|
精确度：大约+/-4 分钟/ 月 |
|||||
|
其它特性 |
内部备用锂电池供电；电池寿命：大约2年 |
||||
|
操作键 |
橡胶键 |
||||
|
显示 |
4.3 寸液晶屏 |
||||
|
精度保证期 |
1 年 |
||||
|
操作温度和湿度 |
0℃ 到40℃；80%RH一下(无凝结) |
||||
|
存储温度和湿度 |
-10℃ 到60℃；80%RH一下(无凝结) |
||||
|
操作环境 |
室内,最高海拔2000 M |
||||
|
电源 |
锂电池1700 mAh |
||||
|
电压 |
12V |
||||
|
最大额定功率 |
5VA |
||||
|
连续工作时间 |
大约3.5小时 |
||||
|
尺寸 |
约205x110x55 |
||||
|
重量 |
约810克 |
||||
|
最大输入电压 |
正负测试端: 3554 （60V）/A（100V）/B（300V）/D（1000V） |
||||
以下指标测试条件：
温度：20±3℃
湿度：<80%RH
预热时间15分钟以上
建议校准时间1年以内。
电阻测量精度：
|
3554/A/B/D |
||||
|
量程 |
最大显示值 |
分辨率 |
精度 |
测试电流 |
|
3mΩ |
3.1000mΩ |
0.1μΩ |
± 0.5 %rdg. ± 8 dgt. |
100mA 100mA |
|
30mΩ |
31.000mΩ |
1μΩ |
||
|
300mΩ |
310.00mΩ |
10μΩ |
± 0.5 %rdg. ± 6 dgt. |
10mA |
|
3Ω |
3.1000Ω |
100μΩ |
± 0.5%rdg. ± 6 dgt. |
1mA |
|
A/B/D |
||||
|
30Ω |
31.000Ω |
1mΩ |
± 0.5 %rdg. ± 6 dgt. |
100uA |
1》 测量电流误差 ±10%以内
2》 300m Ω～30Ω量程：快速(FAST)时加上±2 dgt ,
3》 3m Ω～30mΩ量程：快速(FAST)时加上±5 dgt
电压测量精度：
|
3554 |
|||
|
量程 |
最大显示值 |
分辨率 |
测试精度 |
|
10V |
±10.0000V |
100uV |
0.02%rdg ± 5dgt |
|
60V |
±60.0000V |
0.1mV |
0.02%rdg ± 5dgt |
|
A |
|||
|
量程 |
最大显示值 |
分辨率 |
测试精度 |
|
10V |
±10.0000V |
100uV |
0.02%rdg ± 5dgt |
|
100V |
±100.000V |
1mV |
0.02%rdg ± 5dgt |
|
B |
|||
|
量程 |
最大显示值 |
分辨率 |
测试精度 |
|
10V |
±10.0000V |
100uV |
0.02%rdg ± 5dgt |
|
100V |
±100.000V |
1mV |
0.02%rdg ± 5dgt |
|
300V |
±300.000V |
1mV |
0.02%rdg ± 5dgt |
|
D |
|||
|
量程 |
最大显示值 |
分辨率 |
测试精度 |
|
10V |
±10.0000V |
100uV |
0.02%rdg ± 5dgt |
|
100V |
±100.000V |
1mV |
0.02%rdg ± 5dgt |
|
1000V |
±1000.00V |
10mV |
0.02%rdg ± 5dgt |
|
3554/A/B/D |
|||
|
量程 |
最大显示值 |
分辨率 |
精度 |
|
-10 to 60℃ |
60.0℃ |
0.1℃ |
±1℃ |
1 》电压全量程：快速(FAST)时加上 ±2dgt
3. 设备的适用范围
3554ABD 可用于测试各种锂电池、铅酸蓄电池、镍氢电池、镍镉电池、纽扣电池、柱状电池、软包
手机电池，动力电池等其它类型的储能电池；同时还可以测试超级电容的 ESR 交流阻抗；支持 UPS电源在线检测。
