1. 概述

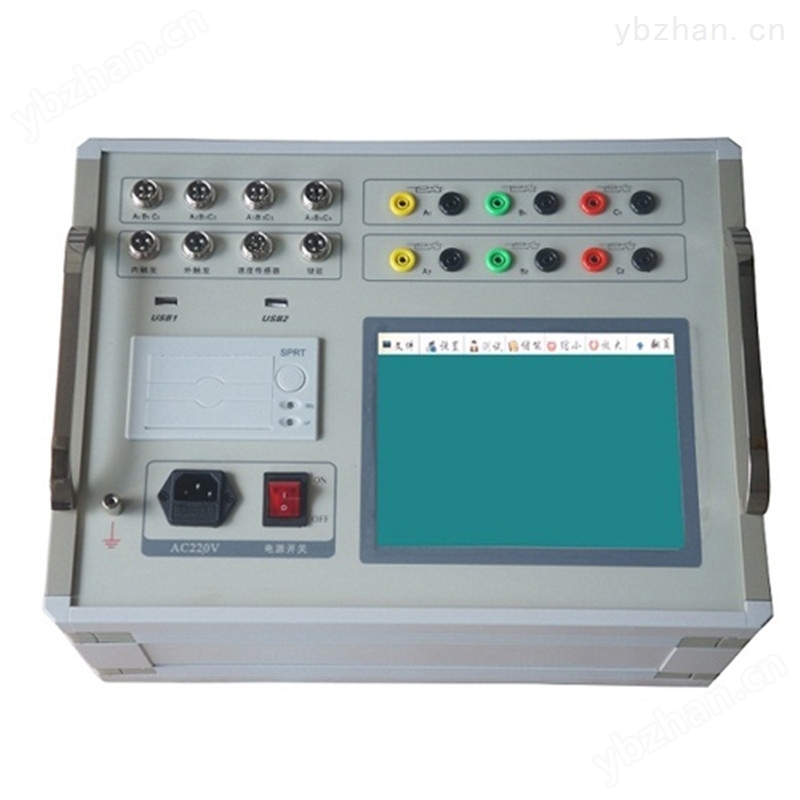

久草AV电影在线观看 EST-5F/G高压开关测试仪 是在我所与浙江省电力试验研究所联合开发的 EST-5B 型及其改进型 EST-5C 、 EST-5D 高压开关测试仪基础上，根据高压开关产品发展变化及广大用户的反馈意见，参考国外同类产品，研制的新一代高压开关机械特性综合测试仪器。

本仪器可进行各种类型(多油、少油、SF₆ 、真空等)和厂家(进口、国产)的高压开关有关机械特性参数(时间、速度、同期、行程、弹跳、操作电流、动作电压等)测试与特性分析。

在进行高压开关规定项目参数测试的同时，仪器还可以提供精确的特性曲线和相应的分析计算功能。针对不同开关的不同测试要求，本仪器具有积木式用户自定义功能。

本仪器内置隔离型可调直流电源及开关操作命令模拟控制模块，试验时可直接控制开关各项操作，具有自动或手动进行动作电压试验功能。

仪器的结构、操作和接线都按现场试验的作业要求设计；针对现场可能出现的意外，具备完整的保护措施；能承受频繁运输、装卸、搬动所产生的震动与冲击；能承受500kV变电现场的电磁干扰；仪器内置宽幅热敏打印机，可打印测试参数，制作测试报告。

本仪器适用于高压开关型式试验、出厂试验与现场试验。

2. 安全提示

（1）本仪器应由具有经过资格认证的相关专业人员操作。

（2）测试线缆的接拆与传感器安装都应在待测对象和仪器不带电情况下进行。

（3）本仪器开机状态下应可靠接地。

（4）尽量使用本仪器专配的测试线。

（5）在连接直流输出线情况下，打开仪器电源开关和控制开关操作前，务必先确认开关动作不产生任何可能的人身与设备危险。

（6）在仪器开机状态下，操作人员或其他人员不得触及测量回路、控制输出回路及与之相连接的导体。

3. 技术特性

3.1 名称和分类

① 名称：EST-5F/G高压开关测试仪；

② 环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的II组仪器；

3.2 结构型式与尺寸

① 型式：便携式；

② 外形尺寸：400×300×150 (mm)；

③ 质量：8kg (不含附件)；

3.3 使用电源

① 电压：AC 220V±10%；

② 频率：50Hz±5%；

3.4 使用环境要求

① 环境温度：-5℃～45℃；

② 相对湿度：<80%；

3.5 安全性能

① 绝缘电阻：> 2MΩ；

② 漏电流：<3.5mA；

③ 介电强度： 电源进线对机壳能承受1500V(50H _Z 有效值)1min的耐压试验；

3.6 时间测试

① 测试范围：1--3000ms；

② 准确度：±(0.1%读数±2个字)；

③ 分辨率：0.1ms；

④ 脉冲宽度：> 0.2ms；

3.7 合闸电阻前投时间测试

合闸电阻范围： 30-1000Ω ；（只适用于EST-5G）

3.8 速度测试

① 传感器：电阻线性度：≤0.1%；

② 采样速率：10K；

③ 测速范围：0.1—20.00m/s；

④ 准确度：±(1%读数+2个字)；

3.9 行程测试

① 测量范围：1—700mm；

② 分辨率：0.1 mm；

③ 准确度：±(1%读数+2个字)；

3.10 直流电源

① 调压范围：24V～265V；

② 准确度： <1%。

③ 纹波因素：<1%；

④ 最大输出电流：12A。
