久草AV电影在线观看 DDL-3000A三相大电流发生器温升装置只需设置好目标电流即可，无需人工监控，仅需设定测试、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可。
免费咨询：86-514-88771234，0514-88776881

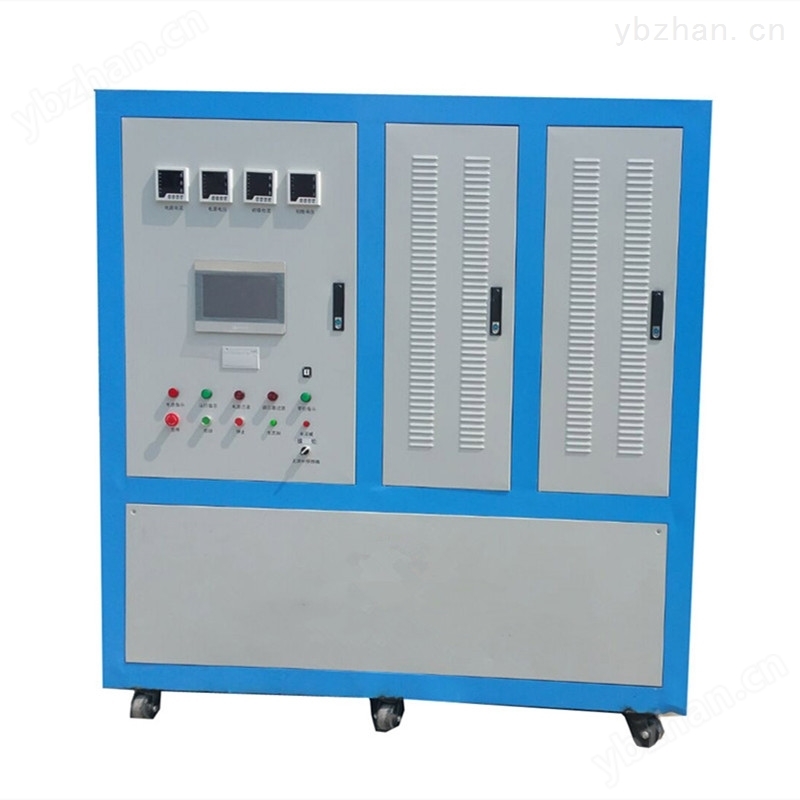

久草AV电影在线观看 DDL-3000A三相大电流发生器温升装置
一、功能和特点：
1 ）内置高配置工控机，采用可编程控制器西门子PLC作为中心处理器，对交流信号进行实时扫描,实现全面监测和闭环控制，并设计密码设置管理，只有获得相应操作权限的人员，才能进行某些功能的操作。
2 ）进口PC机真彩10.0英寸大液晶触摸屏操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便
3 ）久草AV电影在线观看 DDL-3000A三相大电流发生器温升装置测试方法有全自动测试与手动测试两种方法，只需设置简单的试验电流与时间即可。带有自动稳流系统。
4 ）只需设置好目标电流即可，无需人工监控，仅需设定测试、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可。
5 ）有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护，确保恒流电源正常工作，提高产品的安全性、可靠性。
6 ）人性化界面，软件界面友好，全中文操作界面，控制软件具备数据记录、并可将电流、温度波形存储，数据管理、报表、打印等多种实用功能；参数设定全部在软件中完成。更为直观地分析电流与温度关系值。使所有数据和测试分析结果一目了然。试验过程中，自动跟踪目标电流，自动稳定输出电流，自动调节三相电流；试验完成后，自动回到零位；
7 ）自动调节交流恒流源满足GB 7251.1～ GB 7251.5标准中低压成套开关柜（含有多路输出的控制柜如GCK,MNS等）的温升试验，自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行（应提供用户使用多台恒流源并机运行的证实材料复印件，如GCK或MNS等的温升试验）
8 ）带三相自动平衡系统，保证三相平衡输出，输出电流采样采用0.2S 级互感器，并采用当前电力电子技术，抗干扰能力强，输出精度高，最高可达0.5级。
9 ） 配有精度调整菜单，用户可自行调整误差值。程控交流恒流电源可实现全智能校正，在设备可调范围内自动生成多段校正系数，确保恒流电源稳流精度。
10) 可根据用户要求定制测试模块
11 ）内置功率补偿系统
（ 2 ）技术参数
|
型号 |
DDL-3000A 三相温升大电流系统 |
|
|
最大输出电流 |
交流单相3000A 3组 |
|
|
电路方式 |
特殊工艺电动调压器 |
|
|
交流输入 |
相线 |
3 Φ4W +G |
|
电压 |
380V ±10%，50Hz±2%三相四线 |
|
|
输入电流 |
78A |
|
|
输出 |
相线 |
3 Φ4W |
|
电压 |
相电压0-10V 线电压17.732V |
|
|
电流 |
AC0-3000A 连续可调, 无级调速方式; 可三相同时输出，也可单相输出，也可分相输出; 手动方式输出，自动方式输出二种方式。 |
|
|
额定容量 |
90kVA |
|
|
稳流精度 |
输出电流≤±0.5% |
|
|
输出端子 |
接线端子 |
|
|
保护 |
电子电路快速侦测过压、过流、过温、缺相等自动跳脱保护及告警装置, 非测试状态电压为零，电流为零 |
|
|
精度 |
源效应 |
≤0.3%额定值 |
|
时漂 |
≤1%额定值 |
|
|
温漂 |
≤0.04%额定值／℃ |
|
|
负载效应 |
≤1%额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率） |
|
|
纹波电压 |
≤1%额定值+10mV |
|
|
其他 |
线路调整率： |
0.1% |
|
负载调整率： |
0.1% |
|
|
显示 及设定 |
电压表显示 |
真彩色液晶和数显仪表 (显示精度：0.1V, 显示误：≤0.2%±1个字) |
|
电流表显示 |
真彩色液晶和数显仪表 (6位数码显示, 显示精度0.1A, 显示误：≤0.2%±1个字) |
|
|
调节设定 |
电流（触膜屏设定） |
|
|
系统 |
整机效率 |
≥90% |
|
耐压绝缘阻抗 |
AC 1800V 1 分钟，20兆欧 |
|
|
冷却装置 |
强制风扇冷却 |
|
|
噪音 |
﹤60dB（机器前方1mm） |
|
|
互感器精度 |
0.2 级 |
|
|
防护等级 |
IP20 |
|
|
工作 环境 |
工作方式 |
长时间温升实验 |
|
温度 |
-10 ℃-50℃ |
|
|
湿度 |
0-90% （非凝结状态） |
|
|
海拔高度 |
1500m 以下 |
|
|
外形 |
结构 |
一体温升 |
|
|
尺寸 |
待定 |
|
|
重量 |
约3吨 |
|
|
母排 |
输出按每平方1-1.2个电流计算，在后面 |
|
温度巡检 |
测温点 |
64 路 可升级 |
|
测温线 |
5 米 为提高精度采用ＰＴ1000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
（ 3 ）具体配置
1 ）调压部分采用特殊工艺电动调压器
|
额定容量： |
90kVA |
|
相 数： |
三相四线 |
|
输入电压： |
三相380V |
|
输出电压： |
三相四线0-420V |
|
频率 |
50/60Hz |
|
电机功率： |
ND-4.5 转 100W |
|
绝缘等级： |
B 级 |
|
绝缘电阻： |
5M Ω |
|
耐压试验： |
2000V/min |
|
波形畸变： |
≤0.1% |
|
冷却方式： |
风冷却 |
调压器为非标产品，碳刷采用进口碳刷，碳刷支架为普通加大的，线为高温线，可以保证调压器常温工作！
2 ）升流部分
|
额定容量： |
（30x3） KVA |
|
相 数： |
三相 |
|
输入电压 |
三相0-420V |
|
输出电压： |
每相10V |
|
输出电流： |
每相3000A |
|
绝缘等级： |
B 级 |
|
绝缘电阻： |
5M Ω |
|
耐压试验： |
2000V/min |
|
波形畸变： |
≤0.1% |
|
冷却方式： |
风冷 |
铁芯采用新日铁铁芯，输出铜排，一次绕线为铜线，按一平方1.2Ａ电流计算
3. 采样部分：
采用高精度互感器0.2S 级。保证了电流型号取样的高精度性能互感器
4. 显示部分：
采用0.2级的高精度LCD液晶显示
5. 报警：过流报警，上下限值报警，
6. 输出时间控制：针对本实验为保证仪器的正常工作，加时间控制输出功能
报警： 过流报警，上下限值报警，过流继电器，过压继电器，过热。
输出时间控制： 针对本实验为保证仪器的正常工作，加时间控制输出功能
PLC 采用西门子公司产品，触摸屏采用中国台湾维纶产品.
7、 功率补偿 改善功率因数，提高效率
8、 测温系统采用由青岛东来电气设备有限公司开发的美芯24位ＡＤ开发的测温系统！
