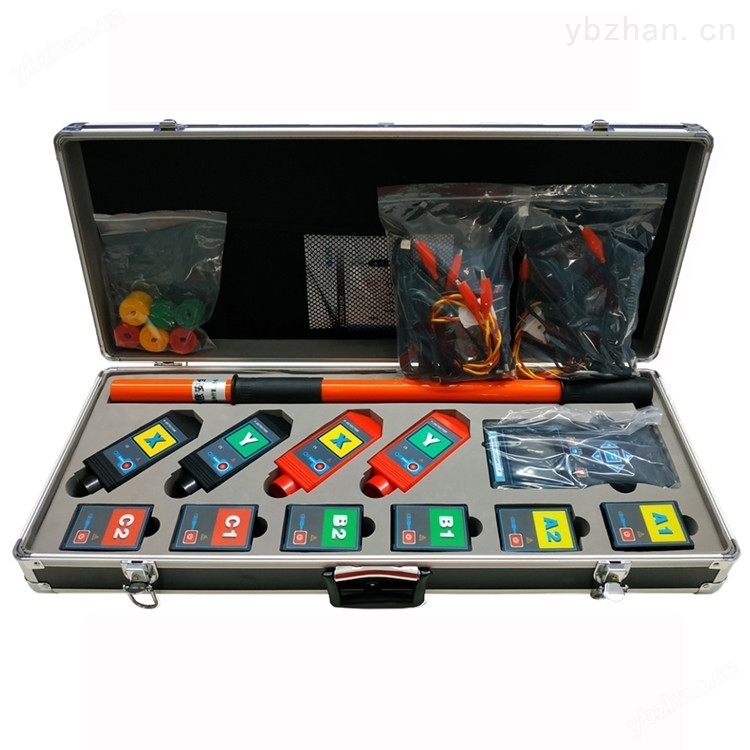

九色自拍视频在线观看 KT390Z+中置柜核相仪

电 源

接收器： DC 7.4V 1500mAH可充锂电池

采集器： DC 3.7V 1000mAH可充锂电池

充满电连续工作约8小时

核相模式

中置柜核、本地核相

传输方式

315MHz、433MHz无线传输

核相距离

主机与通用XY采集器通讯距离约100m

主机与中置柜专用采集器通讯距离约30m

显示模式

3.5寸真彩液晶屏显示

量 程

通用XY采集器核相电压等级：1V~500kV（超过35kV非接触核相）

中置柜专用采集器电压等级：3.5kV~35kV(绑扎线路上)

相位：0° ～ 360°

电压：AC 1kV～35kV（使用XY采集器接触测试电压时）

频率：45Hz ～ 75Hz

最小分辨力

0.1 °、0.1Hz、1V

精 度 (23℃±5℃，80%RH以下)

本地核相、中置柜核相：≤±10°

频率：≤±2Hz

相别定性

本地核相和中置柜核相：接收器显示的实时相角差在0°～30°或330°~360°为同相；210°~270°或90°~150°为异相

语音功能

同相、异相、X信号正常、Y信号正常等语音功能

绝缘杆尺寸

拉伸后长约3.2m；收缩后长约0.6m

核相方式

通用XY采集器接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的 导线直接接触 核相。(带绝缘杆操作)

通用XY采集器非接触核相：35kV以上裸导线，或110kV以上 线路采用非接触 核相。(带绝缘杆操作)

弹簧式辅助接地线的使用：通用XY采集器核相时电压低于100V，测量结果可能不稳定，则需要使用辅助接地线将XY采集器与接地点相连接，以增强信号

中置柜专用采集器核相：通过磁铁或绑带 缠绕在线路器上

验电指示

通用XY采集器“嘟--嘟--嘟"蜂鸣声

换 档

自动换档

采样速率

2次/秒

仪表尺寸

通用XY采集器：长宽厚145mm×60mm×48mm

中置专用柜采集器: 长宽厚81mm×56mm×34mm

接收器：长宽厚250mm×100mm×40mm

背光控制

按 上下箭头 键调整背光亮度

感应强度控制

根据感应的电场强弱不同，采集器能自动控制放大倍数，便于排线密集场所核相

数据保持

本地核相下按 HOLD 键保持数据，再按 HOLD 键取消保持

退出功能

按 ESC 键退出当前功能界面，返回上级目录

数据查阅

按 ENTER 进入数据查阅模式后，按 箭头 键翻阅所存数据

自动关机

开机约30分钟后，仪表自动关机，以降低电池消耗

额定电流

采集器：20mA max；接收器：200mA max

电池电压

采集器电源指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电

仪表质量

通用和专用XY采集器：410g(含电池)

中置专用柜采集器：100g(含电池)

接收器：200g(含电池)

绝缘杆：0.5kg

总质量：5.8kg(含仪表箱)

工作温湿度

-10℃ ～ 40℃；80%Rh以下

存放温湿度

-10℃ ～ 60℃；70%Rh以下

干 扰

无特强电磁场；无433MHz、315MHz同频干扰

绝缘强度

绝缘杆：AC 110kV/rms(绝缘杆全部拉伸后，两端之间)

采集器：2000V/rms(外壳前后两端之前)

接收器：2000V/rms(外壳前后两端之前)

结 构

防滴漏Ⅱ型 、IP63

适合安规

GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV ～ 35kV便携式核相器通用技术条件DL/T971-2005》要求

符合IEC61481－A2:2004；IEC 61243－1   ed.2:2003标准
