九色自拍视频在线观看 JB451直流电阻测试仪最大输出电流范围为10A，解决了低值电阻测试的难题。同时针对互感器等高阻值试品，本仪表还将直流电阻测试量程扩展至1MΩ，是测试变压器绕组以及大功率电感设备直流电阻的理想设备。
免费咨询：86-514-88771234，0514-88776881

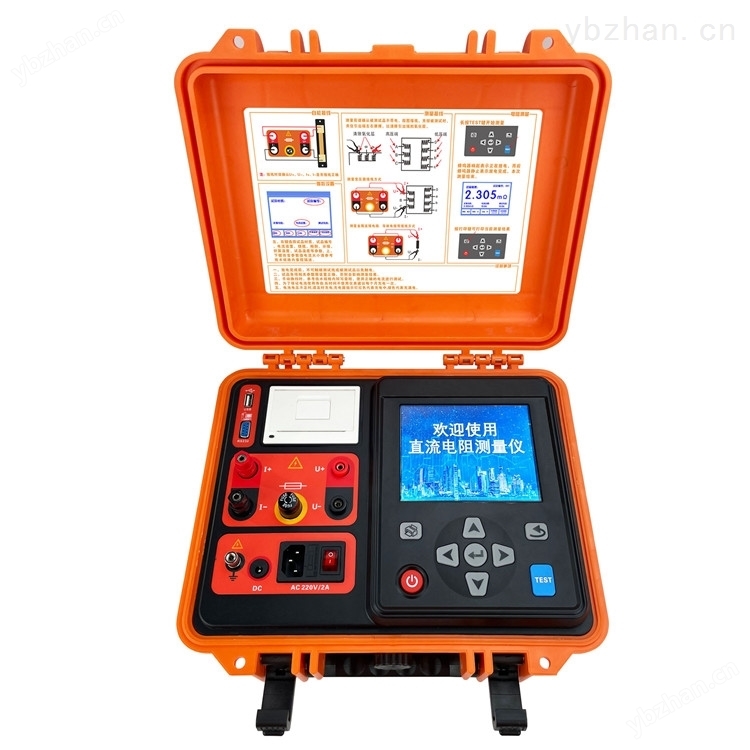

九色自拍视频在线观看 JB451直流电阻测试仪
一. 简介
九色自拍视频在线观看 JB451直流电阻测试仪 简称 直阻仪 、又名 直流电阻仪 、 变压器直流电阻测试仪 等。 直流电阻 测试 是变压器 、 互感器 、 电抗器 、 电磁操作机构等感性线圈制造中半成品 、 成品出厂试验 、 安装 、 交接试验及电力部门预防性试验的必测项目 、 能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。也是变压器在交接、大修和改变分接开关后的试验项目。同时 ， 类似干式变压器 ， 非晶合金变压器 ， 由于低压线圈采用铜箔绕制 ， 电阻值极低 ， 给 测试 带来了较高的精度及分辨率的要求。在通常情况下 ， 用传统的方法（ 电桥 法和压降法） 测试 变压器绕组 以及大功率电感设备的直流电阻是一项费时费工的工作。为了满足感性线圈直流电阻快速 测试 的需要， 提高直流电阻的测试精度、 缩短 测试 时间以及减轻测试人员的检测负担而研制开发了本款 直流电阻测试仪 ，对此本仪表设计了最大输出电流范围为10A ， 解决了低值电阻 测试 的难题。同时针对互感器等高阻值试品，本仪表还将直流电阻 测试 量程扩展至 1M Ω ， 是 测试 变压器绕组 以及大功率电感设备 直流电阻 的理想设备。
本仪器还采用5.6寸彩色LCD显示，操作界面简洁美观， 内置可 充锂电池 及充电电路 ， 以高速 微控制器 为核心 ，结合高精度 A/D转换器 及程控 电流源 技术 ， 具有电阻温度换算功能 ， 在电路 设计 方面 具 有反电动势保护 、 断线保护、断电保护 、 过热 保护 等多种保护功能 。以实现 高精度 、 高稳定 性，还 具有自检 、 自动放电 、 输出电流大 、 量程宽 、 抗干扰能力强 、 充放电速度快 、 数据 分析 处理、放电 提示 等特点。
二. 技术规格
|
功 能 |
变压器绕阻电阻测试、低电阻测试、等电位连接电阻测试、金属连接电阻测试、微欧计 |
|
电 源 |
内置：14.8V 7800mAh可充锂电池； 外接：AC 220V/2A 50Hz/60Hz |
|
测试方式 |
四线法 |
|
充 电 器 |
16.8V/2A 充电器 |
|
显示模式 |
5.6 寸LCD彩屏，640dots×480dots，显示域116mm×88mm |
|
测试接口 |
I+ （电流正）、I-（电流负）、U+（电压正）、U-（电压负） |
|
输出电流 |
10A 、5A、1A、400mA、200mA、40mA、<5mA |
|
量 程 （市电220V） |
500 μΩ~1.5Ω （恒流 10A档 ） |
|
1m Ω~4Ω （恒流 5A档） |
|
|
10m Ω~20Ω （恒流 1A档） |
|
|
100m Ω~50Ω （恒流 400mA档） |
|
|
200m Ω~100Ω （恒流 200mA档） |
|
|
1 Ω~500Ω （恒流 40mA档） |
|
|
1Ω~1MΩ （恒压，<5mA） |
|
|
量 程 （内置电池） |
500 μΩ~200mΩ （恒流 10A档） |
|
5m Ω~800mΩ （恒流 5A档） |
|
|
10mΩ~10 Ω （恒流 1A档） |
|
|
100m Ω~25Ω （恒流 400mA档） |
|
|
200m Ω~50Ω （恒流 200mA档） |
|
|
1 Ω~250Ω （恒流 40mA档） |
|
|
1Ω~1MΩ （恒压，<5mA） |
|
|
最高分辨率 |
0.1 μΩ |
|
测试精度 |
恒流档： 0.2% ±5dgt 恒压挡：2%±5dgt (23 ℃±5℃，80%RH以下) |
|
超量程提示 |
--OL-- |
|
放电提示 |
测试结束后蜂鸣器响代表正在放电，放电完成后蜂鸣器停止响 |
|
打 印 机 |
仪器面板嵌有打印机，按打印键打印测试结果 |
|
数据存储 |
测试完成后数据自动保存，循环保存，最多可存储9999组数据 |
|
仪表尺寸 |
约320mm(长)×275mm(宽)×145mm(高) |
|
外包装尺寸 |
约400mm(长)×245mm(宽)×335mm(高) |
|
质 量 |
仪表：约9.2kg（含包装） |
|
工 具 箱 |
工具箱设计，可承重200kg |
|
测 试 线 |
两端分接测试线，接线简单，线长10米 |
|
档 位 |
恒流： 10 A 、5 A、1A、400 mA、200 mA、40mA 恒压：<5mA 同时具有Auto自动换挡 |
|
输出功率 |
最大150W |
|
数据删除 |
在数据查阅栏可选删除当前数据或者删除全部数据 |
|
数据查阅 |
数据查阅栏按上下键翻阅所存数据 |
|
固件升级 |
用户可通过U盘对仪表固件进行升级 |
|
自动关机 |
在使用电池供电时，开机无操作约十分钟后自动关机 |
|
电池电压 |
仪表右上角有电池电量指示，当显示符号“
|
|
温度换算 |
仪表自动处理测试数据，具有电阻温度换算功能 |
|
云 服 务 |
安卓APP；上传现场图片、上传测试数据、生成测试报告 、生成数据曲线、测试设备分享、数据多人同时查看 |
|
数据传输 |
可通过RS232、U盘、蓝牙等方式传输 |
|
背 光 |
背光可设置高、中、低三种亮度 |
|
试品类型 |
可选Cu、Al材质 |
|
折算温度 |
可将测试的电阻值折算为75°C、15°C两个温度下的电阻值 |
|
分 接 |
00-99 可设置 |
|
工作电流 |
非测试状态下工作电流为200mA |
|
电路保护 |
具有反电动势保护、断线保护、断电保护、过热保护等 |
|
工作温湿度 |
-20 ℃～40℃；80%RH以下，无结露 |
|
存放温湿度 |
-10 ℃～60℃；70%RH以下 |
|
适合安规 |
IEC61010-1 、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |
