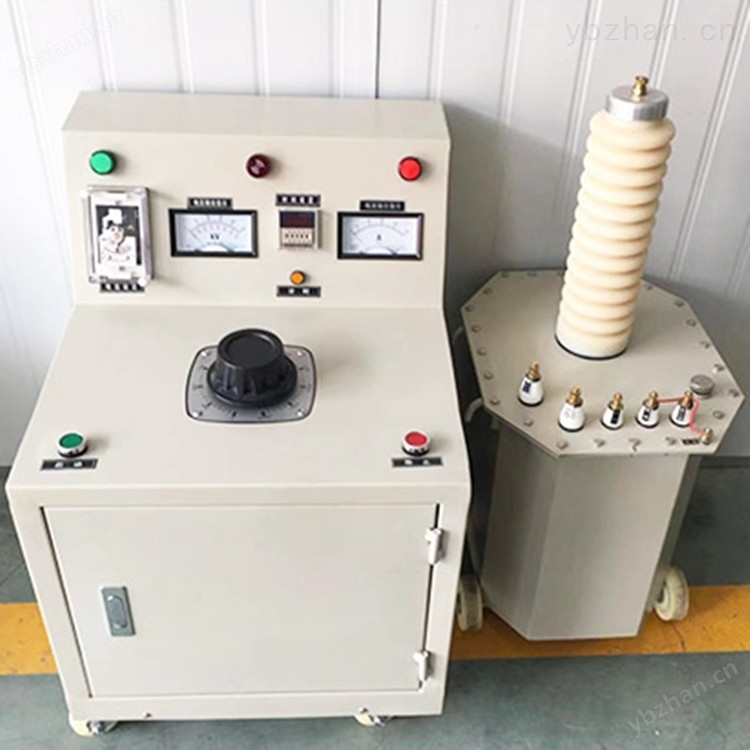

九九机热午夜啪啪视频 VYD-30KVA/100KV超轻型高压试验变压器

九九机热午夜啪啪视频 VYD-30KVA/100KV超轻型高压试验变压器

产品介绍：

九九机热午夜啪啪视频 VYD-30KVA/100KV超轻型高压试验变压器适用于电力部门，科研单位，大专院校的高压试验室，特别是电线电缆制造厂家，电机发电机制造厂家，供电局发电厂高试班组，电气开关单位质检部门zui的工频耐压测试设备。

型号规格 容量 低压 高压 输出电流 空载电流 阻抗电压

YD-KVA/KV KVA KV KV A % %

2/5 2 0.2 5 0.4 10 10

5/5 5 0.2 5 1 9.5 10

10/5 10 0.2 5 2 9 10

20/5 20 0 。4 5 4 9 9

30/5 30 0 。4 5 6 8 9

50/5 50 0 。4 5 10 8 8

10/10 10 0 。2 10 1 7 8

20/10 20 0 。4 10 2 7 7

50/10 50 0 。4 10 5 7 7 。5

5/20 5 0 。2 20 0 。25 6 7

10/20 10 0 。2 20 0 。5 5 6

20/20 20 0 。4 20 1 5 6

30/20 30 0 。4 20 1 。5 5 5

50/20 50 0 。4 20 2 。5 4 5

100/20 100 0 。65 20 5 5 4

25/25 25 0 。4 25 1 7 6 。5

50/25 50 0 。4 25 2 6 4

100/25 100 0 。65 25 4 5 3

150/25 150 0 。65 25 6 4 4

250/25 250 0 。65 25 10 5 3 。

3/50 3 0 。2 50 0 。06 6

5/50 5 0 。2 50 0 。1 8 9

10/50 10 0 。2 50 0 。2 7 7

20/50 20 0 。4 50 0 。4 8 8

30/50 30 0 。4 50 0 。6 7 6

50/50 50 0 。4 50 1 6 6

100/50 100 0 。65 50 2 4 7

5/100 5 0 。2 100 0 。05 8 9

10/100 10 0 。2 100 0 。1 7 9

20/100 20 0 。4 100 0 。2 6 9 。5

30/100 30 0 。4 100 0 。3 5 8

50/100 50 0 。4 100 0 。5 4 6

100/100 100 0 。65 100 1 3 6

25/150 25 0 。4 150 0 。17 4 9

50/150 50 0 。4 150 0 。33 3 8

100/150 100 0 。65 150 0 。67 2 7

250/150 250 0 。65 150 1 。7 2 6

超轻型试验变压器又称试验变压器，俗称试验变。被译为:RXUltra-light test transformer。超轻型试验变压器是依据《试验变压器国家标准》、行业标准《JB/T9641-1999》有研制国家电力部门核实通过的一种电力检测仪器，主要适用于电力系统、工矿企业、科研部门等对各种电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度及泄漏试验。

使用方法

1 一定使用场所能保证人身安全，并能符合本仪器额定使用条件后，将试验变压器,操作箱及其他测量仪器(表)正确连接，特别注意它们的接地连线要牢靠。

2. 先在不带被试品的情况下作出一遍空载试验,检查设备的工作情况，校准高电压测量仪器(表)，有保护球隙装置的要调整好保护球间隙。

3. 在接通电源前，应将调压器手轮回零。接通电源后,绿灯亮,表示电源接通，按下绿色启动按钮，红灯亮，绿灯灭，表示试品已通电，可以升压。

4. 转动调压器手轮，均匀而较块的升压。但必需保证能从仪表上准确的读数，当升至75%试验电压后，则应以每秒约2%试验电压的速度升至全试验电压，在此电压下保持规定时间(一般为1分钟)，然后迅速降压回零后，才能按红色停止按钮，并切断输入电源。

5. 在升压和降压过程中，如发现绝缘烧焦，冒烟，跳火，声音异常，电压电流表异常波动，应立即降压，断电，停止试验，并查明原因。

6. 作直流耐压和直流泄漏试验时，只要选出短路杆(图1中的D) 及串级杆C即可，操作方法同上。试验结束后应用放电棒对被试品及滤波电容充分放电。本机为负电压输出,电压的极性和每种极性电压的施加程序，按有关规定，试验时应确认对绝缘作用较严重的那个极性。做直流泄漏试验时，视被试品电容量的大小，可直接升压或阶段升压，以防止充电电流过大，保护高压硅堆不至于过载,读取泄漏电流的时间一般应为达到试验电压后一分钟。

7. 经串级使用可以获得各台试验变压器额定输出电压之和，但后输出电流应不超过后一台变压器额定输出电流,前级变压器额定容量应大于后级一倍,例如10KVA-6KVA-3KVA。

试验变压器的串级使用连线,操作方法同上，在串级使用时,若下一级输出端电压远达不到额定电压时，很可能是串级时，前级输出的励磁 绕组的极性与下一级输入绕组的极性不对，只须把下一级输入端两接线柱上导线对调即可。

8. 为避免试品突然击穿产生冲击电压波的危害,应在变压器高压输出端与试品之间串接一保护电阻Rb，Rb的阻值一般为100/KV，可使用水电阻,为避免由于"误操作"或"容升"等现象的危害，建议在被试品侧使用放电球隙作保护之用。

9. 使用仪器配套的XC型操作箱，其调压器和过流保护装置及表计均已装入箱内，具有结构紧凑，操作简单，通用性好的特点。
