便携式6KV-220KV GIS、SF6开关高电压耐压试验系统

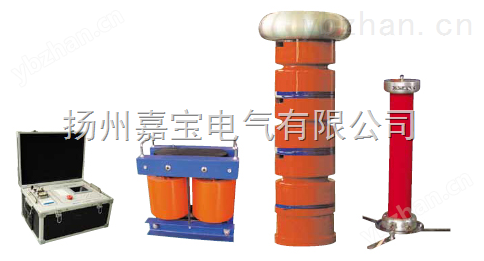

JB便携式6KV-220KV GIS、SF6开关高电压耐压试验系统

产品简介：

    JB便携式6KV-220KV GIS、SF6开关高电压耐压试验系统 主要针对220kV及以下 电力 设备的交流耐压试验 要求而设计，用比较轻便的小型干式电抗器和变压器代替笨重的工频试验变压器，使得传统高压试验在现场不再需要吊装设备，是传统试验方式的理想替代产品。 成套设备中励磁变及电抗器均采用干式环氧浇注，美观可靠，使用寿命长。涵盖试品包括：

1. 6kV、10kV、35kV、66kV、110kV、220kV 变压器的 工频交流耐压试验；

2. 35kV、66kV、110kV、220kV GIS 、 SF6开关及CT互感器的交流耐压试验；

3. 10kV、35kV、66kV、110kV 短电缆的交流耐压试验；

4. 10kV、35kV、66kV、110kV、220kV其他设备如断路器、隔离开关、 套管、 绝缘子 、电动机 等 电力 设备的 工频 交流耐压试验。

技术参数：

l 供电电源电压： 38 0V±10% 三 相50Hz 或 220V±10% 单 相50Hz （ ≤ 10kW）

l zui高输出电压：460KV

l zui高输出容量：800KVA

l 工作频率范围： 30Hz ～ 300Hz 或 45 Hz ～ 65 Hz

l 连续试验时间：＞ 6 0min

l 频率调节分辨率：0.01Hz

l 输出波形：正弦波，波形畸变率≤1%

l 频率调节灵敏度：0.1Hz，不稳定度≤ 0.05 %

l 系统品质因数 :20 ～ 60

l 系统具有过压、过流、放电等全自动保护

典型配置：

型号	可满足的试验项目	高压电抗器配置	备注
JB5280-240/240	1. 1 10kV  GIS 全电压试验(230kV) 2. 110kV CT、SF6断路器、隔离开关、套管等	60KV*4台	便携式
JB5280-480/480	1. 22 0kV  GIS 全电压试验(460kV) 2. 220kV CT、SF6断路器、隔离开关、套管等	60KV*8台	便携式
