九九机热午夜啪啪视频 KT180电缆识别仪
一. 简介

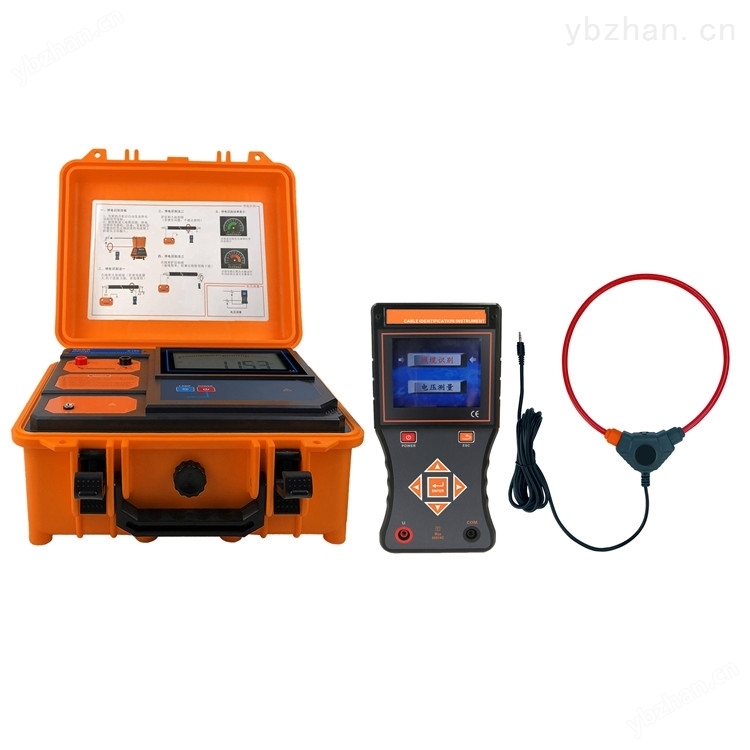

九九机热午夜啪啪视频 KT180电缆识别仪 是 为 电力电缆工程师和电缆工 解决 电缆识别的 技术问题 而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆， 避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品只适用于已停电的电缆的现场识别，严禁将 本 电缆识别仪接入正在运行的电力电缆！ 本仪表由 发射 机 ， 接收 机 ，柔性电流钳等组成。
发射机 采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。 发射机采用一体化专用工具箱式设计，用 聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形 ，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更*，其箱体能承受约200kg的压力，主机超大LCD 实时 显示 剩余电池电量 ， 白色 背光、 发射信号动态 指示，一目了然 。
接收 机 为手持设备， 3.5寸彩色液晶屏 ，内置 高速微处理器， 对发射机的脉冲编码电流信号进行识别并解码。电子表盘指示信号强度，精美直观；彩色光栅动态显示，一目了然， 能 快速自动 识别目标电缆 。同时具有 交流电压检测功能， 量程为 AC 0.01V～600V(50Hz/60Hz) 。
柔性 电流钳 为洛氏线圈，具有瞬态跟踪能力， 能快速识别发射机产生的脉冲编码电流，适用于粗电缆 或形状不规则的导体。其钳口内径为 约200 mm，可钳Φ 200 mm以下的电缆，不必断开被测线路，非接触测量，安全 快速 。
特别提示： 本 电缆识别仪 仅限于目标电缆为停电的电缆。请您在使用前确认目标电缆属于该范围，即不带电识别。 识别时，需要同时使用本仪器的发射机和手持接收机。
二.
技术规格
1 ．基准条件和工作条件
|
影响量 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
23 ℃±1℃ |
-10 ℃～40℃ |
/ |
|
环境湿渡 |
40% ～60% |
＜80% |
/ |
|
被测电压频率 |
50Hz ±1Hz |
45Hz ～70Hz |
/ |
|
接收机工作电压 |
7.4V ±0.5V |
7.4V ±1V |
/ |
|
发射机工作电压 |
11.1V ±0.5V |
11.1V ±1.5V |
/ |
|
外电场、磁场 |
应避免 |
||
|
被测电缆位置 |
被测电缆处于柔性线圈的近似几何中心位置 |
||
2 ．发射机规格
|
功 能 |
产生脉冲编码电流信号；显示剩余电池电压 |
|
电 源 |
11.1V 大容量可充锂电池，充满电连续工作约8小时 |
|
显示模式 |
超大LCD实时显示剩余电池电压 |
|
脉冲电压 |
500V |
|
脉冲电流 |
最大30A （取决于回路电阻的大小） |
|
脉冲频率 |
1 次/秒 |
|
脉冲宽度 |
2ms |
|
发射信号 |
棒图动态显示发射信号 |
|
测试线长 |
3 米，带鳄鱼夹，红黑各1条 |
|
工作温度 |
-10 ℃～40℃ |
|
存储条件 |
-20 ℃~50℃，≤95％RH, 无结露 |
|
背光控制 |
有，白色背光灯 |
|
尺 寸 |
320mm×275mm×145mm |
|
LCD 尺寸 |
128mm ×75mm |
|
LCD 显示域 |
124mm ×67mm |
|
仪表质量 |
发射机：2.5kg |
|
总质量：3.3 kg（含接收机） |
|
|
外包装尺寸 |
长宽高400mm×245mm×335mm |
|
电池电量 |
当电池电压低于9.65V时，电池电压低符号显示，提醒给电池充电；低于9.5V时，设备自动关机 |
|
充 电 器 |
12.6V DC 充电器 |
|
充电接口 |
圆形充电接口，DC标识 |
|
抗 压 |
发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力 |
|
耐 压 |
AC 3700V/rms( 仪器箱顶面与底面之前) |
|
电磁特性 |
IEC61326(EMC) |
|
参考安规 |
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) |
3 ．接收机规格
|
功 能 |
电缆识别（识别并解码脉冲电流信号）；交流电压测量 |
|
电 源 |
7.4V 大容量可充锂电池，USB充电接口，充满电连续工作约8小时 |
|
额定电流 |
约180mA max |
|
显示模式 |
3.5 寸真彩液晶屏显示，彩色电子表盘指示 |
|
电缆识别成功 |
绿色光栅顺时针动态指示 |
|
非目标电缆 |
红橙色光栅逆时针动态指示 |
|
接收几尺寸 |
长宽厚207mm×101mm×45mm |
|
柔性线圈 |
长约630mm，线径6 mm或12.5mm |
|
线圈内径 |
φ 200mm |
|
引线长度 |
柔性线圈引线长度：2m |
|
电压测试线 |
长1m (红黑各1条) |
|
检测范围 |
线圈可检测回路电阻为0Ω～2kΩ的脉冲信号；检测回路电阻为2kΩ时，需保证发射机电池电量为10V以上 |
|
电压量程 |
AC 0.01V ～600V(50Hz/60Hz) |
|
电压精度 |
±1%±1dgt |
|
识别信号 |
彩色光栅动态显示信号强度 |
|
检测速率 |
约1次/秒 |
|
增益调节 |
6 级，按左右箭头键调节信号放大倍数，指针处于电子表盘的中间到三分之二处最佳 |
|
背光控制 |
按上下箭头键可以调节LCD背光亮度 |
|
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
电池电压 |
当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电 |
|
充 电 器 |
9V DC 充电器 |
|
充电接口 |
USB 充电接口 |
|
工作温湿度 |
-10 ℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10 ℃~50℃，≤95％RH, 无结露 |
|
接收机质量 |
接收机：370g(带电池) |
|
电流钳：172g |
|
|
绝 缘 |
仪表线路与护套外壳之间≥100MΩ |
|
适合安规 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 |
