九色自拍视频在线观看 KT180D多功能电缆识别仪

更新时间：2025-04-07

简要描述：

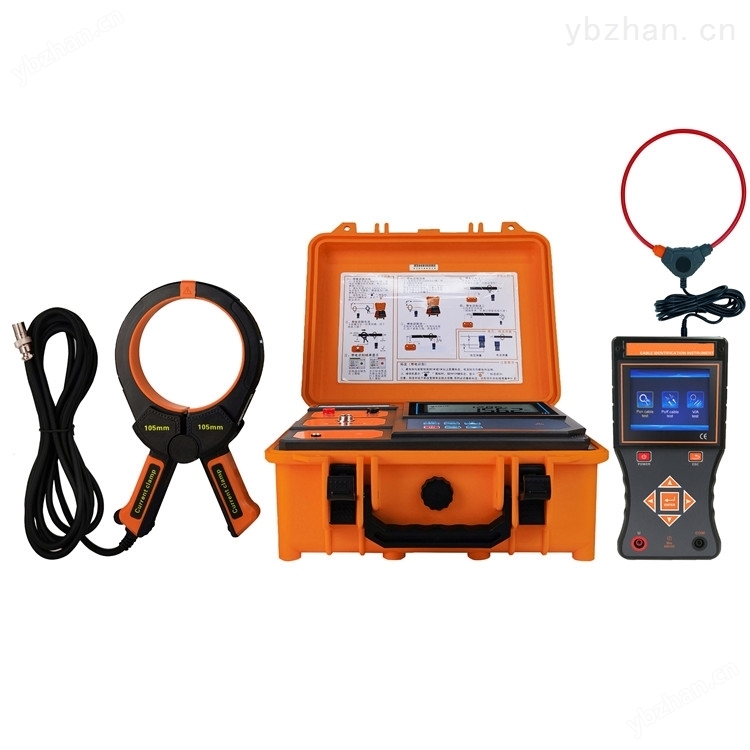

九色自拍视频在线观看 KT180D多功能电缆识别仪具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。

免费咨询：86-514-88771234，0514-88776881

发邮件给我们：[email protected]

九色自拍视频在线观看 KT180D多功能电缆识别仪

一. 简介

九色自拍视频在线观看 KT180D多功能电缆识别仪 ，又名电缆识别仪、带电电缆识别仪、智能电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收 机、接收 柔性电流钳 等组成。

发射机 ：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更*，其箱体能承受约200kg的压力，主机超大LCD 实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。

发射钳 ：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸 Φ 120 mm ，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

带电识别时 ：采用脉冲电流原理，四种发射频率625Hz、1562Hz、2500Hz、10kHz，通过发射钳耦合到目标电缆上，给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。

停电识别时 ：采用脉冲电流原理，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。

接收机：为手持设备， 3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。同时可测试电压量程为 AC 0.0 0 V～600V(50Hz/60Hz) ，可测交流电流量程为AC 0.00A~5000A (50Hz/60Hz) ，可测电流频率45 Hz～ 70 Hz 。

柔性 电流钳 ：为洛氏线圈，具有瞬态跟踪能力，能快速识别发射机产生的脉冲编码电流，适用于粗电缆或形状不规则的导体。其钳口内径为约200 mm，可钳Φ 200 mm以下的电缆，不必断开被测线路，非接触测量，安全快速。

特别提示： 本 电缆识别仪同时具有 带电电缆识别及停电电缆识别功能，停电电缆识别时：严禁接入带电电缆中。 识别时，发射钳、接收钳不能混用，同时要保证输入信号方向一致。

二. 技术规格

1 ．基准条件和工作条件

影响量	基准条件	工作条件	备注
环境温度	23 ℃±1℃	-10 ℃～40℃	/
环境湿渡	40% ～60%	＜80%	/
被测电压、电流频率	50Hz ±1Hz	45Hz ～70Hz	测试电压电流时
接收机工作电压	7.4V ±0.5V	7.4V ±1V	/
发射机工作电压	11.1V ±0.5V	11.1V ±1.5V	/
外电场、磁场	应避免
被测电缆位置	测试电流时，被测电缆处于柔性线圈的近似几何中心位置

2 ．发射机规格

功能	发射复合脉冲频率电流信号，显示剩余电池电压，发射状态动态指示
电源	11.1V 大容量可充锂电池，充满电连续工作约8小时
显示模式	超大LCD实时显示剩余电池电压
发射频率	625Hz 、1562Hz、2500Hz、10KHz（带电识别时），按上下箭头键调节发射频率
脉冲电压	500V （停电识别时）
脉冲电流	最大5A （取决于回路电阻的大小）
脉冲频率	1 次/秒
脉冲宽度	2ms
发射钳内径	φ 120mm
测试线长	3 米，带鳄鱼夹，红黑各1条
发射钳引线长	2m
接地针尺寸	长宽厚225mm×100mm×10mm
发射机尺寸	320mm×275mm×145mm
发射钳尺寸	长宽厚300mm×175mm×50mm
LCD 尺寸	128mm ×75mm
LCD 显示域	124mm ×67mm
外包装尺寸	长宽高400mm×245mm×335mm
背光控制	有，白色背光灯
工作温度	-10 ℃～40℃
存储条件	-20 ℃~50℃，≤95％RH, 无结露
仪表质量	发射机：2.5kg
	发射钳：1.08kg
	总质量：4.4kg（含接收机）
电池电量	当电池电压低于9.65V时，电池电压低符号显示，提醒给电池充电；低于9.5V时，设备自动关机
充电器	12.6V DC 充电器
充电接口	圆形充电接口，DC标识
抗压	发射机采用一体化专用工具箱式设计，箱体能承受约200kg的压力
耐压	AC 3700V/rms( 仪器箱顶面与底面之前)
电磁特性	IEC61326(EMC)
参考安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)

3 ．接收机规格

功能	电缆识别（识别并解码脉冲电流信号）；交流电压、电流、频率测量
电源	7.4V 大容量可充锂电池，USB充电接口，充满电连续工作约6小时
额定电流	约300mA max
显示模式	3.5 寸真彩液晶屏显示，彩色图标指示
信号标定	有，接收信号与发射信号的百分比，达到标定值60%以上为识别成功条件之一
方向识别	有，发射钳、接收钳与加载信号必须方向一致，为识别成功的条件之一
电缆识别成功	绿色打钩图标指示（√）
非目标电缆	红橙色打叉图标指示（×）
接收机尺寸	长宽厚207mm×101mm×45mm
柔性线圈	长约630mm，线径6 mm或12.5mm
线圈内径	φ 200mm
引线长度	柔性线圈引线长度：2m
电压测试线	长1m (红黑各1条)
检测范围	停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电阻为10kΩ 时，需保证发射机电池电量为11V以上
检测范围	带电识别：线圈可检测回路电阻为0Ω～100Ω的脉冲信号；检测回路电阻为100Ω 时，需保证发射机电池电量为11V以上
量程	交流电压： 0.01V～600V(50Hz/60Hz)
	交流电流： 0.01A～5000A(50Hz/60Hz)
	电流频率： 45Hz~70Hz
精度	交流电压：±2%±1dgt
	交流电流：±2%±1dgt
	电流频率：±2%±1dgt
识别信号	彩色刻度条和数字显示信号强度
检测速率	约1次/秒
增益调节	测试界面下，按左右箭头键调节信号放大倍数
背光控制	菜单界面下，按上下箭头键可以调节LCD背光亮度
自动关机	开机约30分钟后，仪表自动关机，以降低电池消耗
电池电压	当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电
充电器	9V DC 充电器
充电接口	USB 充电接口
工作温湿度	-10 ℃～40℃；80%Rh以下
存放温湿度	-10 ℃~50℃，≤95％RH, 无结露
接收机质量	接收机：370g(带电池)
接收机质量	柔性电流钳：172g
绝缘	仪表线路与护套外壳之间≥100MΩ
适合安规	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2
