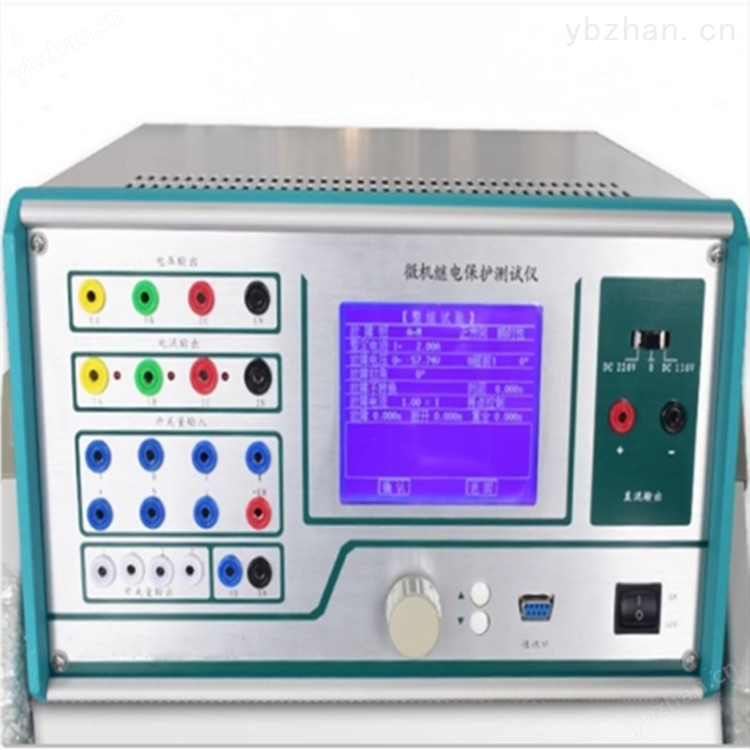

久草AV电影在线观看 KJ330三相微机继电保护测试仪

久草AV电影在线观看 KJ330三相微机继电保护测试仪

技术参数

1 、交流电流源

相电流输出（有效值）：0--40A/相，精度±0.2%+2个字

三相并联输出(有效值)： 0--120A/ 三相同相位并联输出

相电流长时间允许工作值(有效值)： 10A

每相zui大输出功率 ：420VA

三相并联电流zui大输出功率 ：900VA

三并电流zui大输出允许工作时间 ：10S

频率范围： 0--1000HZ 精度：0.001HZ

谐波次数 ：2--20次 相位 ：0~360° 精度：0.1°

2 、直流电流源

电流输出： 0-- ±30A/相 ；精度±0.2%+2个字

3 、交流电压源

相电压输出（有效值）： 0--125V/ 相； 精度：±0.2%+2个字

线电压输出（有效值）： 0--250V

相电压/线电压输出功率 ： 75VA/100VA

频率范围 ： 0--1000HZ 精度：0.001HZ

谐波次数 ：2--20次 相位 ：0--360° 精度：0.1°

4 、直流电压源

相电压输出幅值 ：0--±150V 精度：±0.2%+2个字

线电压输出幅值 ：0--±300V

相电压/线电压输出功率 ： 90VA/180VA

5 、开关量

开入量 ： 8 对

空接点 ： 1--20mA ，24V 装置内部有源输出

电位翻转 ： 0--6VDC 为低电平

15--250VDC 为高电平

开出量：4对，空接点，遮断容量：110V/2A，220V/1A。

6 、时间测量范围

1ms--9999s 测量精度﹤1ms

7 、体积重量

365*400*195 (mm ) 18Kg

8 、电源

AC220V ±10% 50HZ 10A

装置硬件组成

久草AV电影在线观看 KJ330三相微机继电保护测试仪采用高性能工控机作为控制计算机，配置1G内存8G硬盘，预装Windows XP 操作系统，面板带有8.4″800*600分辨率TFT真彩LCD显示器,电阻触摸屏，不用外接键盘和鼠标就可直接使用，装置面板配有四个USB接口，可方便地进行数据存取、数据通信和软件升级等。

采用6000系列DSP控制器作为核心，FPGA可编程逻辑器件输出波形，由于采用的是DDS硬件输出波形的技术，使波形频率和相位精度相当高，同时，该系统与工控机通讯直接采用USB2.0接口，使得数据通讯稳定可靠。

采用高精度D/A转换器，同时采用有源低通滤波器，使输出波形平滑，幅频特性优良。同时控制系统还保留了12路12位A/D转换电路，可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形，幅值和相位。

电流，电压采用高性能线性放大器直接耦合输出方式，使电流，电压源可直接输出交流和直流波形，并可通过软件计算输出各种如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流，电压特征。功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心合理设计的散热结构，具有足够大的功率冗余和热容量，功放电路具有完备的过热、过流、过压及短路保护，电流回路允许开路，不会损坏装置。面板有电流开路指示灯，以方便用户检查接线正确与否。开路亮红灯。大电流*采用*的硬件，*电路克服了传统的软件*的缺点，大电流使用更安全更可靠。当*电路启动时，面板上亮绿灯。同时面板还有电压过载或短路指示灯，当电压回路（在有输出情况下）发生短路时，该指示灯发亮。

装置共有开入量8对，开出量4对。

开入、开出量都由光电隔离器和24V直流继电器组成，其工作电源为独立的24V工作电源。所以在COM端与开入量之间有110V的直流电压。

6 、 独立的直流电源输出

装置配有两路110V直流电源电压输出，头尾相接组成+110V、0V、-110V三个端子输出，只能作保护装置的工作电源，不能作直流操作电源使用。+110V、-110V两端子装在侧面板上，这样可输出220V直流电压。
