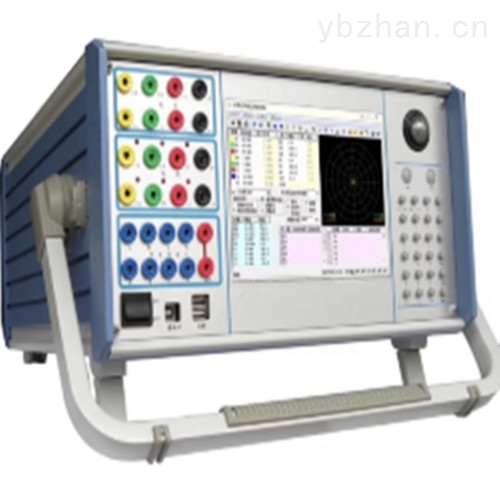

久草AV电影在线观看 XJB-III微机继电保护测试仪是在参照中华人民共和国电力行业标准《继电保护微机型试验装置技术条件》（DL/T 624 ─ 1997）的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用可单机独立运行，亦可联接其它电脑运行的结构，主机内置高性能工控机和高速数字信号处理器，真16位DAC模块、新型模块式高保真大功率功放，自带液晶显示器和嵌入式微机键盘。既可以单机独立操作，也可以连接笔记本电脑操作。操作功能强大，体积小，精度高。既具有大型测试仪*的性能、的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

* 节 主要特点

1 、满足现场所有试验要求。

Sute880 型具有标准的六相电流，六相电压同时输出，电流30A/相，电压125V/相。六相电流并联可达180A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便和*。

2 、各种技术指标*达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3 、单机独立运行，内置高性能工控机，主频300--600MHz，内存128M，硬盘6--12G，运行Windows XP操作系统。

4 、国内同行业首先采用进口拉丝不锈钢面板，不锈钢键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点，并选用8.4寸,分辨率为800×600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用。

5 、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

6 、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

7 、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。

8 、可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。

9 、具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。

10 、配有独立直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。

11 、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

第二节 技术参数

• Sute880 技术参数

1 、交流电流源：

幅值范围： 6 ×（0-30A）/相 精度：0.2%

六相电流并联输出大值： 180A

相电流长期允许工作值： 10A

功 率： 300VA/相

六相并联大功率： 900VA

六相并联大输出时允许工作时间：10s

频率范围： 0--1000Hz； 精度：0.001Hz

谐波次数： 2--20次； 相位： 0--360°； 精度：0.1°

2 、直流电流源：

幅值：20A/相； 功率：300VA/相； 精度：0.2%

3 、交流电压源：

幅值范围 ：6 ×（0--125V）； 精度：0.2%

线电压范围： 0--250V

相电压/线电压输出功率 ：70VA/100VA

频率范围：0--1000Hz； 精度：0.001Hz

谐波次数： 2--20次

4 、直流电压源：

相电压输出幅值：0--±150V； 精度：0.2%

线电压输出幅值：0--±300V;

相电压/线电压输出功率：90VA/180VA

5 、开关量端子:

开关量输入端子：8对

空 接 点： 1--20mA，24V 装置内部有源

电位翻转：0--6VDC为低电平

15--250VDC 为高电平

开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A。

6 、时间测量范围:

范围 1ms~9999s; 测量精度 1ms

7 、体积重量：

体积 470 (mm)×405 (mm)×185 (mm); 约20Kg

8 、电 源：

AC220V ±10%; 50Hz 10A
