1 产品技术参数

1.1 使用环境

输入电源： 220V±10%，50Hz±10%

大气压力： 86～106kpa

温度：－ 10～40℃

湿度： ≦80%RH

1

1.1

1.2 安全性能

绝缘电阻：＞ 2M Ω

介电强度：电源对机壳工频 1.5KV耐压1分钟，无闪络与飞弧

1.3 基本参数

1.3.1 时间

量程选择 250-4000ms时，其分辨率为0.1ms，误差为0.1ms±1个字；量程为10000-20000ms时，分辨率为1ms，误差为1ms±1个字。

1.3.2 速度

量程为 20.00m/s，分辨率为0.001m/s，误差：±0.01m/s±1个字。

1.3.3 电流

量程为 20A，分辨率为0.01A，误差为1%±0.1A。

1.3.4 合闸电阻

量程 50~2000Ω，精度 0.5%rdg±1Ω；量程2000~7000Ω，精度1%rdg±1Ω；分辨率为1Ω；

1.3.5 输出电源

DC5～270V数字可调20A (瞬时工作)。

1.3.6行程

表 1

1.3.7 外形尺寸： 主机  360*390*170（mm）    线箱  425*335*210（mm）

重量 ：主机5.5KG       线箱  8KG

测试线长度：标配 8米   长度可以定制

1.4 时间

本机可测量 12路金属断口的固有分、合闸时间，同相同期时间，相见同期时间，合-分、分-合及分-合-分过程的金短时间和无流时间，合闸弹跳时间，部分型号可测量合闸电阻的预投时间。

1.5 速度及行程

本机可记录及测量每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。

1.6 速度及行程

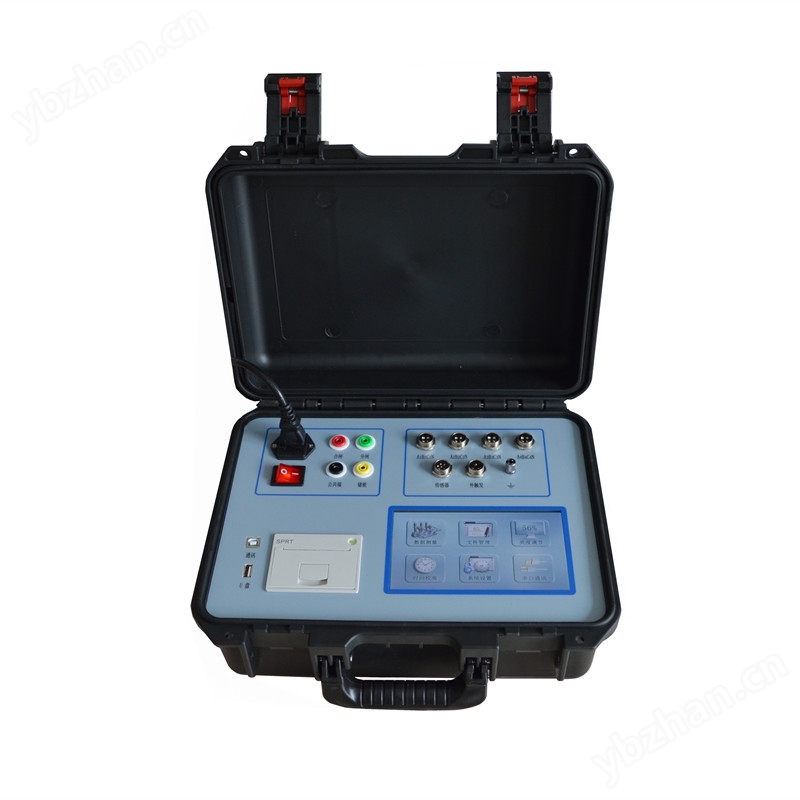

九色自拍视频在线观看 GBGK-II开关特性测试仪可记录及计算刚分、刚合速度，最大速度，平均速度，总行程，开距，超行程，反弹幅值，时间－行程特性曲线。

1.7 电流电压

九色自拍视频在线观看 GBGK-II开关特性测试仪可记录分 /合闸线圈的分/合闸电流值及电流波形图 ， 提供 DC5～270V/10A(20A)数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

1.8 合闸电阻

本机部分型号 可同时测量 6路合闸电阻值及其预投时间。

2 术语定义

♦ 分 (合)闸时间：分(合)闸线圈上电作为计时起点，到动、静触头刚分(合)时间。

♦ 同相同期：同相之中，分（合）闸时间最大与最小之差。

♦ 相间同期：三相之中，分（合）闸时间最大与最小之差。

♦ 平均速度：分（合）闸过程中，动触头总行程的前、后各去掉 10%,                                                     取中间80%，动触头运动的行程与时间之比。

♦ 最大速度：分 (合)闸过程中,动触头开始运动后,取动触头运动每10ms为一个计速单位,直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分(合)闸最大速度。

♦ 刚分 (合)速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择（如下表）

表 2

如以上几种定义均不符合当前被测短路器的速度定义，用户可在参数设置界面 -速度定义选项中选择“自定义"选项，输入并保存一种符合规则的速度定义。或者也可以选择一个较为接近的速度定义进行测量，然后在测量结果中的时间-行程特性曲线手动截取出符合要求的刚分/合速度（取样段内的行程与时间比）。
