一、久草AV电影在线观看 GBDL-2000变压器短路阻抗测试仪概述

低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

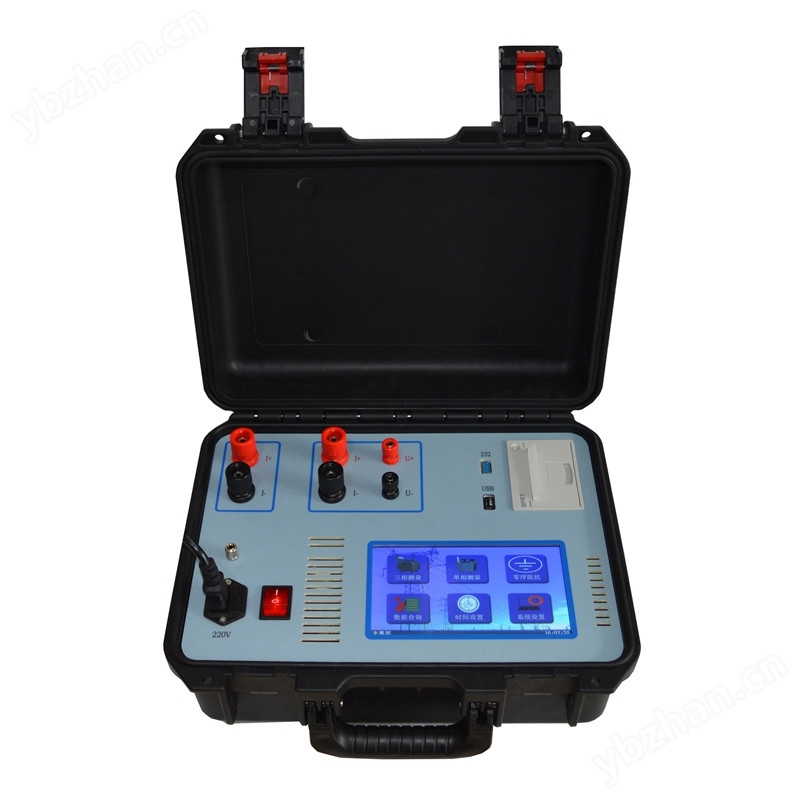

久草AV电影在线观看 GBDL-2000变压器短路阻抗测试仪 是本公司自主研发的新一代变压器参数测试仪器。 用于现场和试验室条件下对 35KV 级及以上主变压器进行低电压短路阻抗测量的仪器。 该仪器设计精巧，功能强大，内置 2000W可调电源，采用先进的A/D同步交流采样和数字信号处理技术 ，测量数据准确 ；外部采用大屏幕彩色液晶显示，中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过 USB转存到U盘。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

二、主要测试功能简介

1.  三相短路阻抗的测量:

显示三相电压、三相电流、三相功率；自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

2.  单相短路阻抗的测量:

测量单相变压器的短路阻抗。

3.  零序阻抗的测量：

零序阻抗的测量适用于高压侧星形接线带中性点的变压器 。

4.  在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

5  七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换

6 内置 2000W交流可调电源，电压自动调节。

7 仪器备有 232接口，可外扩功能。

8 仪器自带打印机，可打印显示数据。

9   内置存储器，可储存200组测量数据。

10 仪器备有 U盘接口，用于存取测试数据。

11 日历、时钟功能，可进行时间校准。

三、主要技术指标

(1)基本量程 （最大范围）

1． 电压(量程自动)： 15～ 90 0V ± （读数 × 0.2%+ 3 字）

2． 电流(量程自动)： 1A～100A ± （读数 × 0.2%+ 3 字）

3．功率 ： COSΦ ＞ 0.15 ± （读数 × 0.5 % + 3 字）

4． 频率 (工频)： 45～ 5 5(Hz) 测量精度： ±0.1%

5． 短路阻抗 ： 0 ～ 100% 测量精度： ±0. 5 %

6. 仪器显示： 4位数字

7： 内置 2000W交流可调电源。0-220V    10A

( 2 ) 仪器其他参数

1．环境温度： -10℃～40℃

2．相对湿度： ≤85%RH

3．工作电源： AC 220V±10%   50Hz±1Hz

4．外形尺寸： 主机   360×290×170（ mm ）线箱360×290×170（ mm ）

5、重量    主机4.9KG        线箱  5.2KG

6．测试线长度：标配 8米   长度可以定制
