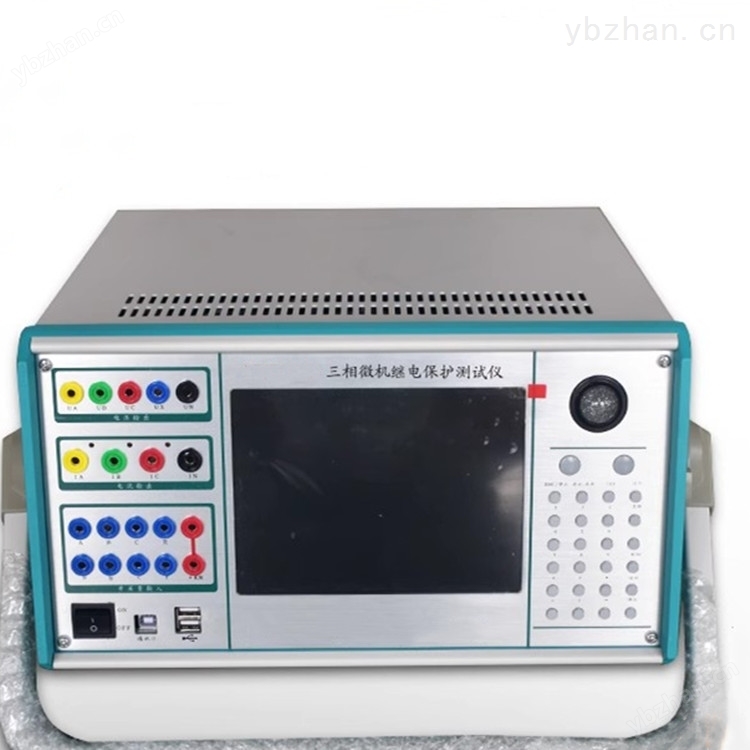

久草AV电影在线观看 AH系列继电保护测试仪

久草AV电影在线观看 AH系列继电保护测试仪

1. 系统说明

久草AV电影在线观看 AH系列继电保护测试仪 是我公司自主研制开发的基于Windows CE操作系统的新一代继电保护测试系统，基于目前较先进的SOC设计理念研制的数字锁相算法及SPWM技术，拥有较高水平的高精度信号及高效率、高稳定性功放。为用户提供全面、功能齐全易操作的测试方案。

2. 系统特点

2.1. 采用先进的嵌入式系统，型高速DSP处理器及超大规模现场可编程逻辑器件FPGA；

2.2 每周波达1448点波形拟合，处于国内地位，显著提高了测试系统的幅频特性及电压、电流瞬态响应，电流瞬态响应20μs，电压瞬态响应30μs，明显超越国家标准（200μs）。优良的瞬态响应能更加适应新型快速微机保护发展方向；

2.3* 使用20位串口D/A数模转换器，串口D/A比并口D/A具备更佳的线性与精度，并大大提高了电压、电流小信号的精度；

2.4AH103 有4通道电压输出，3通道电流输出； AH106和7通道电压输出，6通道电流输出电压0-120V，相对*.1%，电流0-40A，相对*.2%。

2.5 40-220V/0.6A

辅助直流电源，由软件控制，能单独给保护装置或其它设备提供工作电源。纹波系数小于0.1％，准确度0.5%；

2.6 频率范围达0 –1000Hz，分辩率0.001Hz，精度0.003Hz；

2.7 相位分辩率0.001°，精度0.1°；

3. 关于AH系列测试软件

3.1 上位机测试软件支持WINDOWS 2000

WINDOWS XP 操作系统；

3.2 功能齐全丰富，界面友好，操作简单快捷，

能满足各种保护测试的需要；

4. 技术指标

4.1 性能特点

4.1.1

对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器可以手动或自动方式进行测试，可以模拟各种故障类型进行距离、零序保护装置定值校验及保护装置的整组试验，可以自动扫描微机和数字型变压器、发变组差动保护比率制动曲线，具备GPS触发功能；

4.1.2

采用*散热部件，主机内置四个大功率排风扇，采用温度保护检测措施，使得功放在大电流、长时间工作下具有优良的稳定性及可靠性，电流源本身具备开路保护功能及开路报警功能，电压源具备短路保护功能，输出具有削顶失真检测功能，误接线判定报警自锁保护功能及输出波形动态监测及显示功能；

4.1.3

具备互相隔离的输入接点、空接点及电位接点，适应各种接线方式；

4.1.4

具备完善的脱机运行功能，且其幅值、相位与频率任意连续可调，操作简单。800×600大屏幕LCD显示，全中文界面。脱机运行时，可以手动或自动方式进行测试各种交直流、频率、功率、阻抗、谐波、差动、同期继电器动作值及动作时间，并可进行模拟各种故障类型进行距离、零序保护装置定值校验及保护装置的整组试验，可以自动扫描微机和数字型变压器、发变组差动保护比率制动曲线；

4.1.5

用美国TI公司的DSP及大规模可编程器件FPGA，1448点波形模拟，使测试仪具备更佳瞬态响应，及更良好的幅频特性，并是国内*使用20位串口DA，进一步提高输出精度；

4.2 技术参数

4.2.1

电源电压：单 相  220V+10%;功 率  1000VA ;电源频率：50Hz+10%

4.2.2

电流源：

6 （3）×（0～40A）   3相并联0～120A

长期允许工作电流三相每相20A  zui大可短时10S工作值三相并联120A

分辨率1mA输出zui大功率每相450VA频率输出范围0～1000Hz

4.2.3 电压源：

7 （4）×（0～120 V） 线间电压0～240V

分辨率1mV输出功率zui大60W频率范围0～1000Hz

4.2.4 直流源：

直流电压源幅值  0～300V，相对精度0.2%，分辨率1mA，功率100VA；

直流电流源幅值  0～40A，相对精度0.2%，分辨率1mA，功率300W。

4.2.5 精 度：

电流精度     0.2A～30A范围内相对精度为0.1%

电压精度     1V～120V范围内相对精度为0.1%

频率精度     50Hz时误差小于0.001Hz频率级差     0.001Hz

相位精度误差小于0.2度，范围+360度分辨率0.1度

正弦波失真度 小于0.4%

时间精度 测量范围0～999.999s   *.1ms

电压带载能力每相60W电流带负荷能力每相450W

三相并联910W

辅助直流电源    40～220V/0.5A连续可调精度和稳定度优于0.5%

谐波次数可叠加1～20（三相为10）次谐波

开入量接点八对空接点、兼容电位（10V～250V）接点

开出量接点四对空接点、容量为250V/2A

外形尺寸        460 mm（长）×167mm（宽）×320mm（高）

重 量        20kg
